Máquinas de corazones de la serie U

Las maquinas de corazones de la serie U ofrecen una gama de modelos de tamaños para la optima producción de corazones pequeños, medianos y grandes.

CARACTERISTICAS:

  • Calefaccion a gas o electrica.

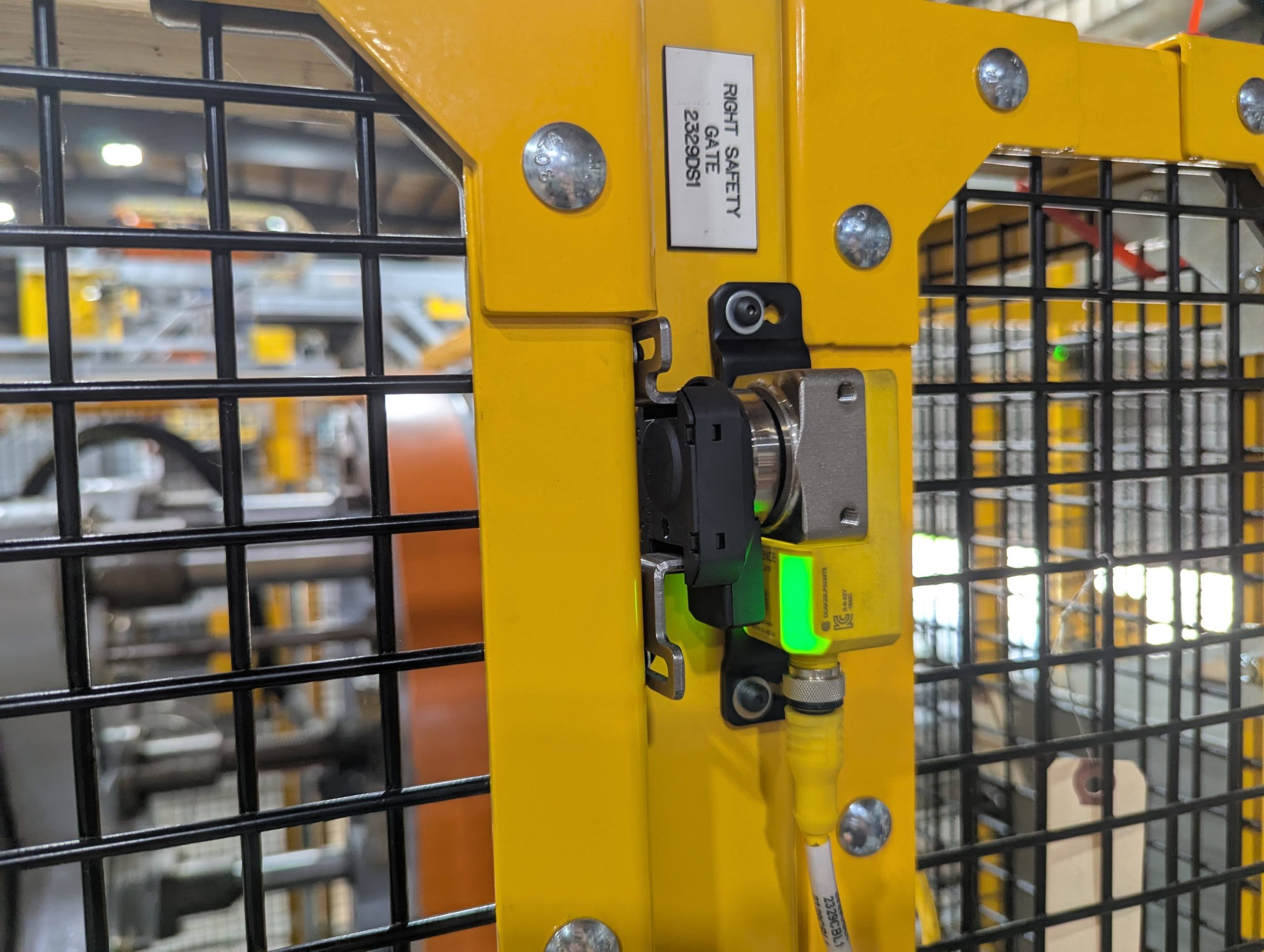

  • Todas las acciones están enlazadas para la seguridad y protección del operador.
  • fácil y segura cambio de corozan(macho)

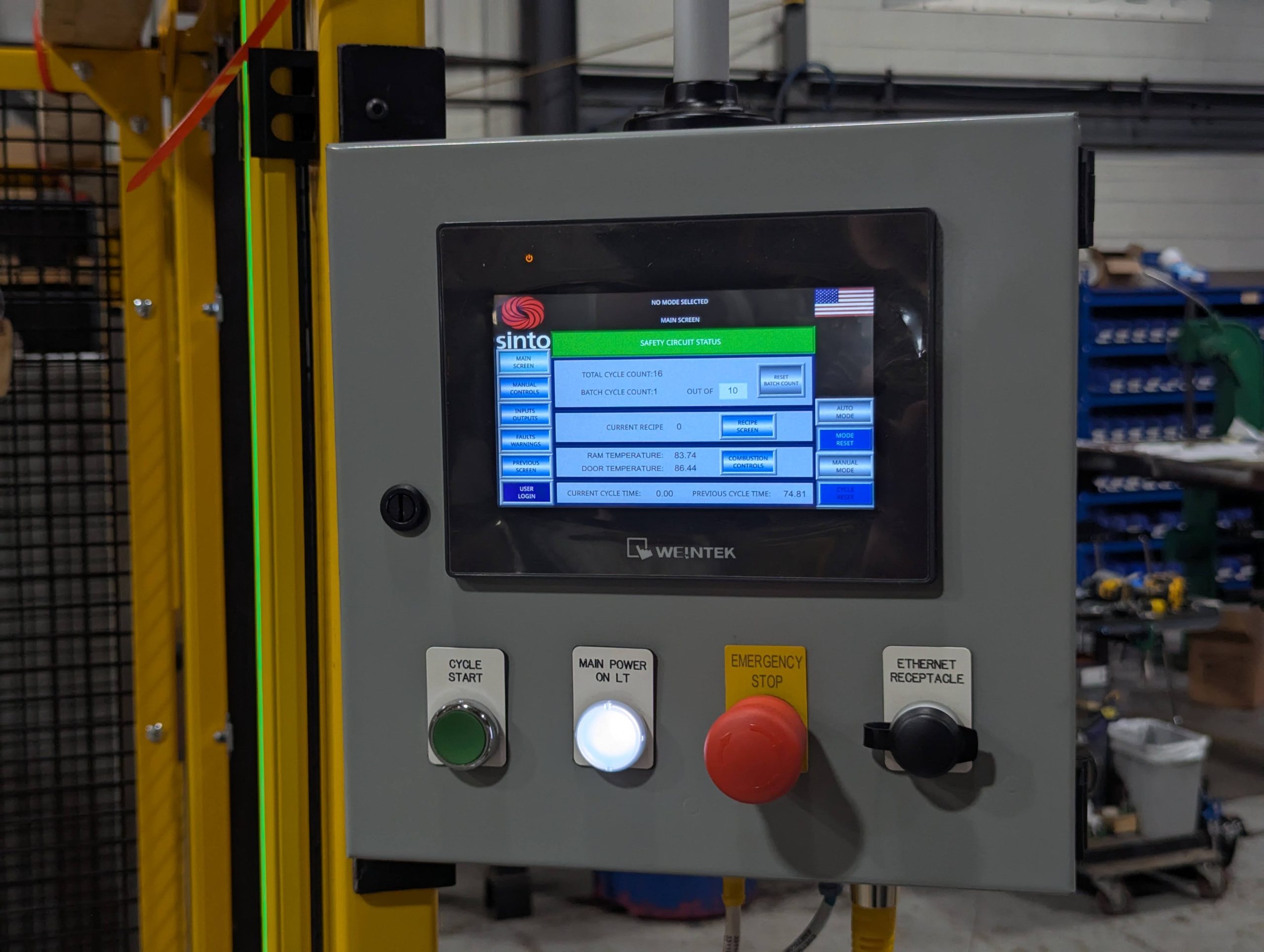

  • Control flexible
  • Abertura de la puerta derecha o izquierda

U-150 características y especificaciones

CARACTERISTICAS:

  • Máquina compacta para producir corazones y moldes de tamaño pequeño a mediano
  • Ofrece la misma velocidad y precisión que se encuentran en las máquinas grandes, pero con la comodidad y la economía de una  máquina pequeña
  • Diseño de puerta giratoria para quitar facilitar la extracción del corazon
  • La placa del calentador está orientada hacia el operador para una extracción segura del corazon(macho)

U-150 CORE MACHINE (Spanish)

CAPACIDAD DE LA PLACA DEL CALENTADOR:Modelo de gas 15 "x 15" horizontal, (381 mm x 381 mm), (50 puntas de voladura)
EXTENSIÓN DE LA PLACA DEL CALENTADOR DISPONIBLE:No
PROFUNDIDAD DE LA CAJA PRINCIPAL: (Máx., A través de la línea de separación) NOTA: Máx. La caja del núcleo debe ser revisada para determinar el espacio de giroModelo de gas 10 "máx. - 3-3 / 4" mín.
(254 mm max - 95 mm)
PESO CAJA DEL MACHO (MAXIMO):En la placa del calentador de ariete 200 lb. (91 kg)En la placa del calentador de la puerta 200 lb. (91 kg)
ÁREA DE ARENA DE MAGAZINE SAND:Placa de soplado (estándar) 5-1 / 8 "x 15-1 / 8" (130 mm x 384 mm)Placa sopladora refrigerada por agua (opcional) 2-3 / 4 "x 13-1 / 4" (70 mm x 336 mm)
CAPACIDAD DE BLOW:25 lbs. (11 kg)
CAPACIDAD DE LA REVISTA DE ARENA:42 lbs. (19 kg)
AIRE COMPRIMIDO (Según las especificaciones ANSI / CGA G7.1-1989):Presión mínima en la máquina 80 PSI (5.52 Barras)Consumo 4.3 SCF / cicloConsumo (combustión de gas) 3,200 CFH Aproximadamente
AGUA (para placa sopladora refrigerada por agua - opcional):Consumo de aproximadamente 1 GPM.
GAS: (Gas natural @ 1,000 BTU / Cu. Ft.)Presión en la máquina 8 oz./sq. pulg. (0.034 Barras)Consumo medio 154 CFH (4 CMPH)
ELÉCTRICO:Tensión estándar 230/460 voltios, 3 ph., 60 HzPotencia media requerida (solo máquina) 1.5 kW
DIMENSIONES:42-1/2" W x 56-1/2" Dia. x 70-1/2" H (1080 mm W x 1440 mm Dia. x 1800 mm H)
PESO NETO:1,950 lbs. (885 Kg)
NOTA IMPORTANTE: Las cifras de consumo se basan en una máquina estándar con opciones normales.

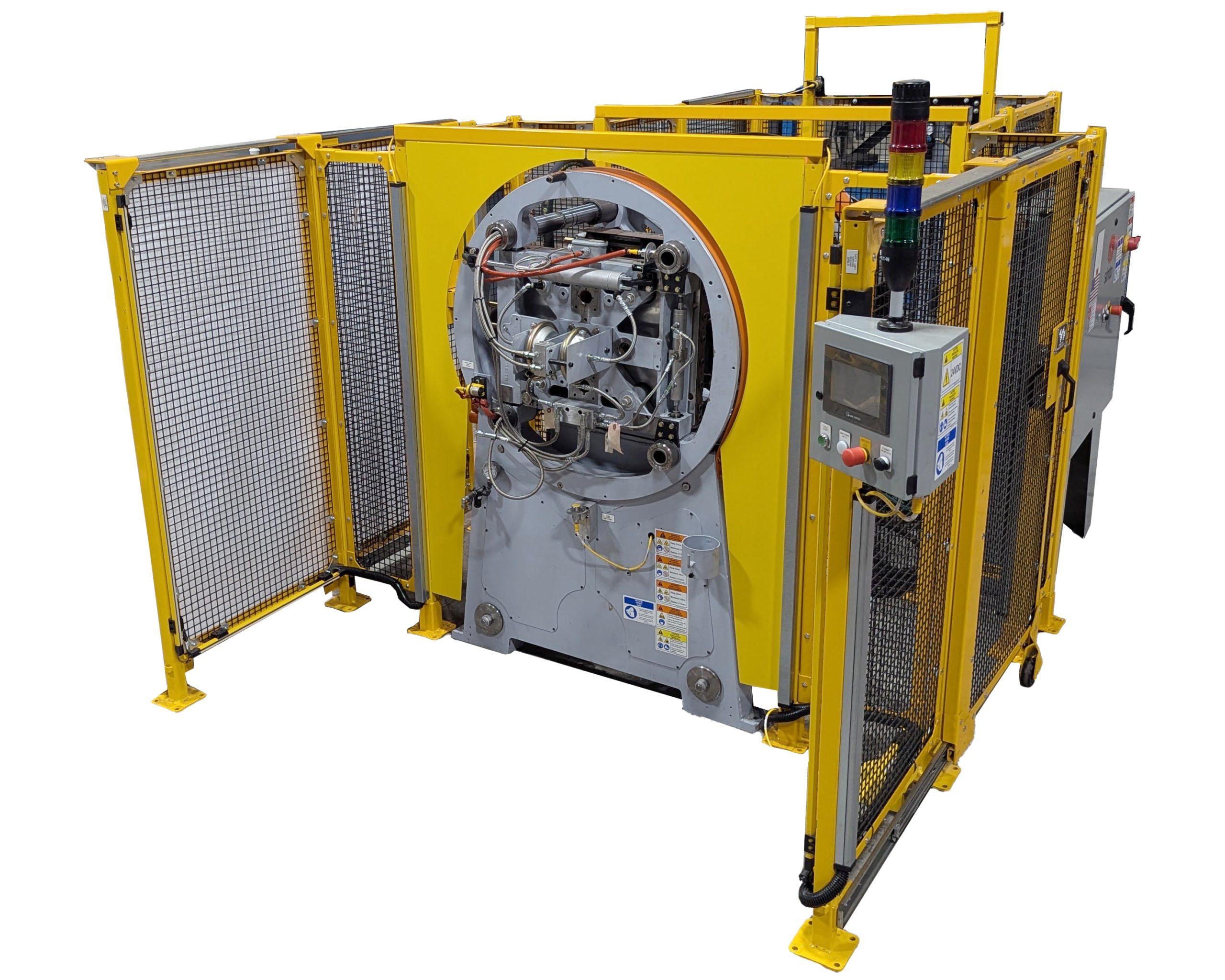

U-180 características y especificaciones

CARACTERISTICAS:

  • Ideal para la producción de corazones de tamaño mediano.

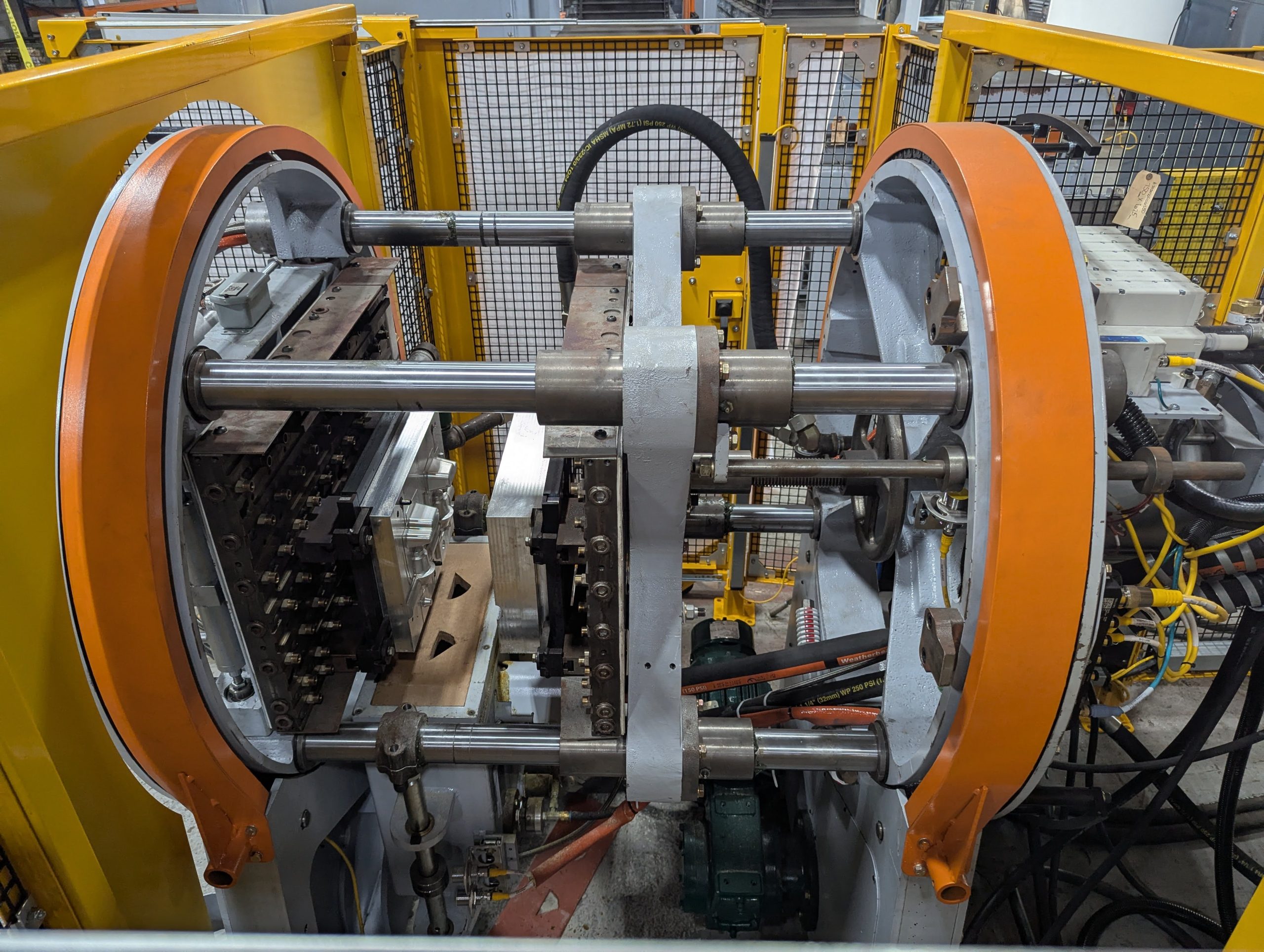

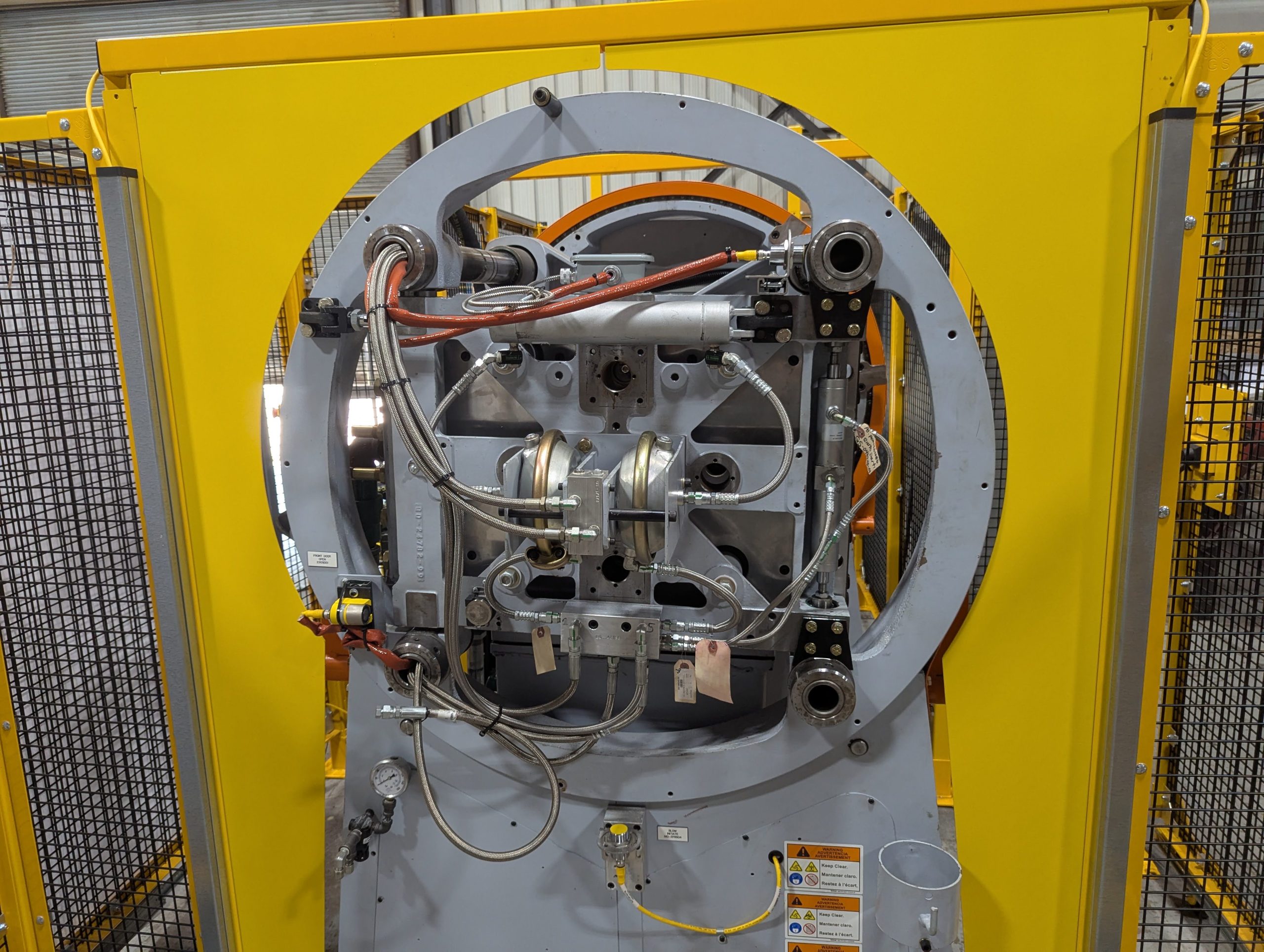

  • Diseño de la puerta giratoria para facilitar la extracción del corazon
  • Construido con piezas de fundición de hierro, pesado que proporcionan una precisión sostenida y una larga vida de producción
  • Operación completamente automática

U-180 CORE MACHINE (Spanish)

CAPACIDAD DE LA PLACA DEL CALENTADOR:Modelo de gas 29 "x 20" horizontal
(737 mm x 508 mm)
(77 puntas de explosión por placa calentadora)
EXTENSIÓN DE LA PLACA DEL CALENTADOR DISPONIBLE:Sí (arriba y abajo en la puerta y el ariete 5 "x 18")
PROFUNDIDAD CORXÓN (Máx. A través de la línea de separación)
NOTA: Max. La caja del núcleo debe ser revisada para determinar el espacio de giro
Modelo de gas 15 "máx. - 3-3 / 4" mín.
(381 mm max. - 95 mm min.)
PESO CAJA MACHO (MAXIMO):En la placa del calentador de ram 1000 lb. (454 kg)En la placa del calentador de la puerta 1,000 lb. (454 kg)
ÁREA DE ARENA DE MAGAZINE SAND:Placa de soplado (estándar) 5-1 / 2 "x 17-1 / 2" (140 mm x 445 mm)Placa de soplado refrigerada por agua (opcional) 4-3 / 4 "x 15" (121 mm x 406 mm)
CAPACIDAD DE LA REVISTA DE ARENA:177 lbs. (80 kg)
AIRE COMPRIMIDO (Según las especificaciones ANSI / CGA G7.1-1989):Presión mínima en la máquina 80 PSI (5.52 Barras)Consumo 12.3 SCF / cicloConsumo (combustión de gas) 4,000 CFH Aproximadamente
AGUA (para placa sopladora refrigerada por agua - opcional):Consumo de aproximadamente 2 GPM.
GAS: (Gas natural @ 1,000 BTU / Cu. Ft.)Presión en la máquina 8 oz./sq. pulg. (0.034 Barras)Consumo medio 300 CFH (8 CMPH)
ELÉCTRICO:Tensión estándar 230/460 voltios, 3 ph., 60 HzPotencia media requerida (solo máquina) 2.6 kW
DIMENSIONES:50-1/2" W x 81" Dia. x 71-3/4" H (1300 mm W x 2100 mm Dia. x 1800 mm H)
PESO NETO:3,500 lbs. (1,587 Kg)
NOTA IMPORTANTE: Las cifras de consumo se basan en una máquina estándar con opciones normales.

Características y especificaciones del U-360

CARACTERISTICAS:

  • Ideal para la producción de corazones(machos) de tamaño mediano a grande.
  • Diseño de la puerta giratoria para facilitar la extracción del corazon(macho)
  • Diseño robusto y contruida para una larga vida de producción
  • Operación completamente automática

U-360 CORE MACHINE (Spanish)

CAPACIDAD DE LA PLACA DEL CALENTADOR:Modelo de gas 36 "x 44" horizontal
(914 mm x 1118 mm) (348 puntas de explosión)
EXTENSIÓN DE LA PLACA DEL CALENTADOR DISPONIBLE:
PROFUNDIDAD DE LA CAJA PRINCIPAL: (Máx. A través de la línea de separación)NOTA: Max. La caja del núcleo debe ser revisada para determinar el espacio de giroModelo de gas 18 "máx. - 8" mín. (457 mm max. - 203 mm min.)
PESO CAJA MACHO (MAXIMO):En la placa del calentador de ariete 2.500 lb. (1.135 kg)En la placa del calentador de la puerta 2,000 lb. (908 kg)
MAGAZINE SAND ARCO AREAcEstándar 8 "x 32-1 / 8" (203 mm x 816 mm)Placa de soplado refrigerada por agua 6-3 / 8 "x 30-1 / 2" (162 mm x 775 mm)
CAPACIDAD DE LA REVISTA DE ARENA:370 lbs. (168 kg)
AIRE COMPRIMIDO (Según las especificaciones ANSI / CGA G7.1-1989):Presión mínima en máquina 80 PSI (5.44 atmósferas)Consumo 8 SCF / cicloConsumo (combustión de gas) 10,000 SCFH Aproximadamente
AGUA (para placa sopladora refrigerada por agua - opcional):Consumo de aproximadamente 2 GPM.
GAS: (Gas natural @ 1,000 BTU / Cu. Ft.)Presión en la máquina 8 oz./sq. pulg. (0.034 Barras)Consumo medio 676 CFH (19 CMPH)
ELÉCTRICO:Tensión estándar 230/460 voltios, 3 ph., 60 HzPotencia media requerida (solo máquina) 12.3 kW
DIMENSIONES:84-1/4” W x 103" Dia. x 102-1/2" H
(2100 mm W x 2600 mm Dia. x 2600 mm H)
PESO NETO:10,000 lbs. (4,536 kg)
NOTA IMPORTANTE: Las cifras de consumo se basan en una máquina estándar con opciones normales.

U-900 Características y especificaciones

  • Produce una amplia gama de corazones shell en una producción en masa
  • Los corazones se expulsan automáticamente en la cinta transportadora
  • Operación completamente automática
  • Cambio rápido de molde central
  • El diseño hidráulico asegura presiones de sujeción adecuadas y un funcionamiento silencioso
  • Una segura operación se logra al tener el área de descarga de corazones lejos de los humos del corazón y los movimientos funcionales de la máquina

U-900 MACHINE SPECIFICATIONS (Spanish)

CAPACIDAD DE LA PLACA DEL CALENTADOR:Modelo de gas 29 "x 20" (737 mm x 508 mm) (77 puntas de voladura)
EXTENSIÓN DE LA PLACA DEL CALENTADOR DISPONIBLE:
PROFUNDIDAD DE LA CAJA PRINCIPAL: (Máx. A través de la línea de separación)20” (508 mm)
PESO CAJA MACHO (MAXIMO):En la placa del calentador de ram 1000 lbs. (454 kg)En la placa del calentador fijo 1.000 libras. (454 kg)
ÁREA DE ARENA DE MAGAZINE SAND:Estándar 27 "x 5-1 / 2" (686 mm x 140 mm)
CAPACIDAD DE LA REVISTA DE ARENA:200 lbs. (91 Kg)
AIRE COMPRIMIDO (Según las especificaciones ANSI / CGA G7.1-1989):Presión mínima en máquina 70 PSI (4.76 atmósferas)Consumo (solo máquina) 4.5 SCF / cicloConsumo (solo máquina, demanda máxima) 1,800 SCFH (50 CMPH)Consumo (combustión de gas) 4,000 SCFH máximo (112 CMPH)
AGUA: Accesorio requerido4 gal./min. at 15 ft./second (15.12 Liters/m at 4.58 m/second)
GAS: (Gas natural @ 1,000 BTU / Cu. Ft.)Presión en la máquina 8 oz./sq. en (0.034 atmósferas)Consumo máximo 400 CFH (11 CMPH)Consumo medio 300 CFH (8 CMPH)
ELÉCTRICO:Tensión estándar 230/460 voltios, 3 ph., 60 HzPotencia máxima requerida (solo máquina) 9.5 Kw
PESO NETO:10,000 lbs. (4,536 Kg)
NOTA IMPORTANTE: Las cifras de consumo se basan en una máquina estándar con opciones normales.

SCFH = pies cúbicos estándar por hora de aire libre.
